Tableaux électriques et composants ANNITOR

Pour réseau triphasé Autoprotégé (disjoncteur fourni) Cartouche débrochable Faites votre choix de ANNITOR dans notre offre de Appareillage tableau electrique
Protection modulaire chez bis-electric sur bis-electric, votre fournisseur de matériel électrique sur internet. Nous vous proposons un catalogue d'appareillage électrique pour l'électricité bâtiment et l'électricité industrielle pour vous aider dans la réalisation de vos installations électriques neuves ou en rénovation. Faites le bon choix parmi notre gamme de Appareillage modulaire > Dispositif différentiel à courant résiduel > Parafoudre modulaire Différentiel monophasé & triphasé

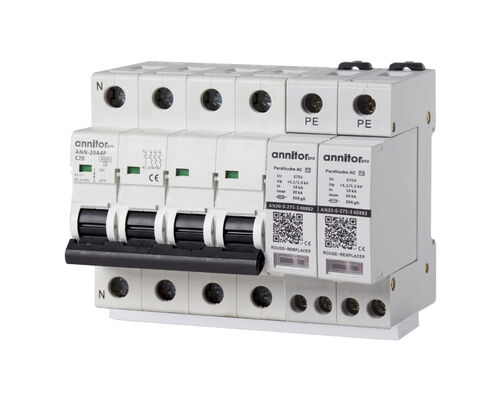

Appareillage modulaire chez bis-electric - Triphasé - 6 modules ANP20T+ Parafoudre modulaire Type 2 3P+N à cartouches avec déconnecteur Parasurtenseur tétrapolaire à cartouches avec disjoncteur Parafoudre triphasé 20kA à cartouches avec déconnecteur Caractéristiques techniques : Code produit : 30079Régime de neutre : TT-TNSNombre de bornes : 5Débrochable : OuiAutoprotégé : OuiType : 2Tension nominale : 230/400VTension d'utilisation maxi : 275VTenue à la surtension temporaire : 400VCourant de fuite vers PE sous Ue : ?2mAPouvoir d'écoulement nominal onde 8 / 20 µs : 10kAPouvoir d'écoulement maximal onde 8 / 20 µs : 20kANiveau de protection Up sous In : ?1,1kVTemps de réponse : ?25nsRésistance d'isolement : >10exp3 M?Calibre max du disjoncteur à associer : 20ACourant de court-circuit admissible : 6kADéconnecteur thermique : ouiSignalisation de fin de vie par voyant mécanique : ouiReport de signalisation de défaut : nonSection du conducteur : Phase/Neutre : de 1 à 16 mm² - Terre : de 2.5 à 35mm² Fonctionnement : Le parafoudre ANP20T+ fonctionne selon un principe simple et efficace : il protège les équipements de votre installation électrique contre les chocs liés aux surtensions, notamment lors d'orages, en évacuant immédiatement l'excédent de tension et d'intensité vers la mise à la terre. Ce dispositif permet ainsi de sécuriser durablement votre installation et de préserver les appareils sensibles. Il est important de préciser que le parasurtenseur ANP20T+ dispose de cartouche débrochable permettant une maintenance facilité de l'appareil sans avoir recours à un professionnel qualifié. Lorsque l'indicateur visuel de fin de vie passe au rouge, le remplacement de la cartouche doit être effectué. Positionné comme un parafoudre haut de gamme, il est livré avec un dispositif de déconnexion intégré, matérialisé par un disjoncteur courbe C tétrapolaire de 20 A directement associé au parafoudre, garantissant ainsi sa conformité à la norme NF C 15-100. Raccordement : Le raccordement de ce parafoudre est facilité par un repérage précis et lisible des bornes en façade. La partie amont correspond au circuit de puissance : le conducteur de neutre se connecte sur la borne repérée N, tandis que les conducteurs de phase se raccordent sur les trois autres bornes restantes sur le disjoncteur. La partie identifiée par le logo de terre est réservée au conducteur de protection PE, garantissant la mise à la terre du dispositif. Les conducteurs de phase et de neutre, d'une section maximale de 16 mm², sont de préférence repris en dérivation depuis les borniers de tête du tableau électrique. Afin d'assurer une protection optimale, il est recommandé d'installer le parafoudre le plus en amont possible du tableau général. Le conducteur de PE sera quant à lui d'une section nominale de 25mm², il peut être raccordé soit à la barrette de terre du coffret, soit directement à la barrette de coupure de terre générale. Enfin, pour répondre aux exigences de la norme NF C 15-100, ce parafoudre est livré avec un disjoncteur tétrapolaire courbe C 20 A, matérialisant l'organe de coupure et de déconnexion indispensable à l'association de ce type de dispositif Dimensions : Le parafoudre modulaire Type 2 ANP20T+, s'intègre facilement dans les coffrets électriques standards et se monte directement sur rail DIN, aux côtés des disjoncteurs et interrupteurs différentiels existants. Avec une largeur de 6 modules (108 mm), il nécessitera une place importante au sein du tableau, c'est pourquoi nous vous recommandons de le positionner dans un coffret auxiliaire si la place venait à manquer.Sa hauteur totale de 90 mm le rend compatible avec l'ensemble des coffrets électriques du marché. La profondeur de 66 mm du parasurtenseur ANNITOR assure quant à elle une intégration harmonieuse au sein de vos tableaux pour une installation propre et optimisée. Description : Parafoudre pour tableau électrique triphasé Type 2 à cartouches avec déconnecteur - Annitor ANP20T+Le parafoudre modulaire ANNITOR ANP20T+ Type 2 assure une protection efficace des installations électriques triphasées 400 V contre les perturbations du réseau et les surtensions transitoires dues à la foudre indirecte. Installé au sein du tableau électrique général, il limite les contraintes électriques et préserve durablement les équipements et composants sensibles. Conforme à la norme NF C 15-100, ce parasurtenseur est livré avec un disjoncteur de protection courbe C de 20 A. Ce parasurtenseur possède en outre un système de double cartouche débrochable vous offrant ainsi une solution de maintenance facilité et en autonomie. Le parafoudre ANP20T+ dispose d'un fort pouvoir d'écoulement maximal de 20 kA, garantissant un niveau de protection élevé. Conçu pour les environnements résidentiels, tertiaires et industriels, son format de 6 modules facilite son intégration, même dans les tableaux à espace réduit. Son indicateur visuel de fin de vie permet un contrôle rapide de l'état de protection et un remplacement anticipé lorsque nécessaire. Le parasurtenseur modulaire triphasé ANP20T+ possède des cartouches débrochables, qui peuvent être achetées séparément afin que l'occupant du logement puisse effectuer la maintenance en autonomie. Le parafoudre ANP20T+ constitue la solution la plus haut de gamme pour la protection contre la foudre, il respecte la norme NFC15-100 grâce a la présence d'un disjoncteur associé.

Pour en savoir plus : ANNITOR Parafoudre modulaire triphasé Type 2 autoprotégé à cartouche 20kA

Un produit proposé par bis-electric Tél. : 0476455912 17 rue des Allobroges 38180 - Seyssins >> Tableaux électriques et composants par bis-electric
